Asus VS228N- Instrukcje

Asus VS228N– Instrukcja obsługi w formacie PDF online.

Instrukcje:

Instrukcja obsługi

Instrukcja obsługi Asus VS228N

Podsumowanie

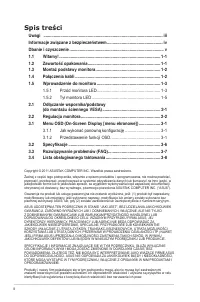

Strona 2 - Spis treści; Przód monitora LED; Odłączanie wspornika/podstawy; Jak wykonać ponowną konfigurację

ii Copyright © 2011 ASUSTeK COMPUTER INC. Wszelkie prawa zastrzeżone.Żadnej z części tego podręcznika, włącznie z opisem produktów i oprogramowania, nie można powielać, przenosić, przetwarzać, przechowywać w systemie odzyskiwania danych lub tłumaczyć na inne języki, w jakiejkolwiek formie lub w jaki...

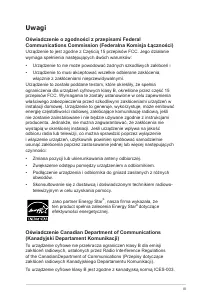

Strona 3 - Uwagi; Oświadczenie o zgodności z przepisami Federal

iii Uwagi Oświadczenie o zgodności z przepisami Federal Communications Commission (Federalna Komisja Łączności) Urządzenie to jest zgodne z Częścią 15 przepisów FCC. Jego działanie wymaga spełnienia następujących dwóch warunków:• Urządzenie to nie może powodować żadnych szkodliwych zakłóceń i• Urząd...

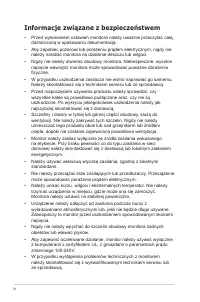

Strona 4 - Informacje związane z bezpieczeństwem

iv Informacje związane z bezpieczeństwem • Przed wykonaniem ustawień monitora należy uważnie przeczytać całą, dostarczoną w opakowaniu dokumentację. • Aby zapobiec pożarowi lub porażeniu prądem elektrycznym, nigdy nie należy narażać monitora na działanie deszczu lub wilgoci. • Nigdy nie należy otwie...

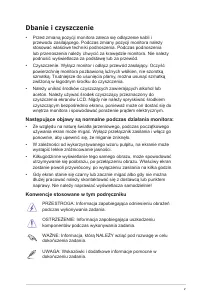

Strona 5 - Dbanie i czyszczenie; Następujące objawy są normalne podczas działania monitora:

v Dbanie i czyszczenie • Przed zmianą pozycji monitora zaleca się odłączenie kabli i przewodu zasilającego. Podczas zmiany pozycji monitora należy stosować właściwe techniki podnoszenia. Podczas podnoszenia lub przenoszenia należy chwycić za krawędzie monitora. Nie należy podnosić wyświetlacza za po...

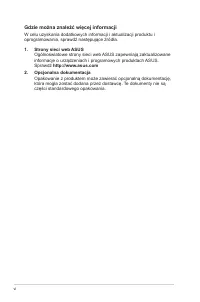

Strona 6 - Gdzie można znaleźć więcej informacji; Strony sieci web ASUS

vi Gdzie można znaleźć więcej informacji W celu uzyskania dodatkowych informacji i aktualizacji produktu i oprogramowania, sprawdź następujące źródła. 1. Strony sieci web ASUS Ogólnoświatowe strony sieci web ASUS zapewniają zaktualizowane informacje o urządzeniach i programowych produktach ASUS. Spr...

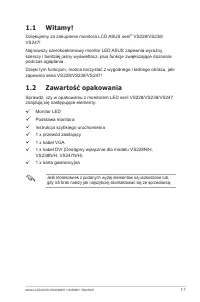

Strona 7 - Dziękujemy za zakupienie monitora LCD ASUS serii; Zawartość opakowania; Sprawdź, czy w opakowaniu z monitorem LED serii VS228/VS238/VS247

1-1 Monitor LED ASUS VS228D/N/H, VS238N/H, VS247N/H 1.1 Witamy! Dziękujemy za zakupienie monitora LCD ASUS serii ® VS228/VS238/ VS247!Najnowszy szerokoekranowy monitor LED ASUS zapewnia wyraźny, szerszy i bardziej jasny wyświetlacz, plus funkcje zwiększające doznania podczas oglądania.Dzięki tym fun...

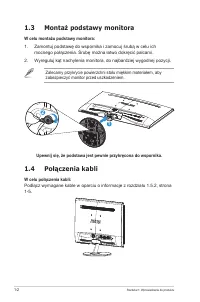

Strona 8 - Montaż podstawy monitora; W celu montażu podstawy monitora:; Zamontuj podstawę do wspornika i zamocuj śrubą w celu ich; Upewnij się, że podstawa jest pewnie przykręcona do wspornika.; Połączenia kabli; W celu połączenia kabli:

1-2 Rozdział 1: Wprowadzenie do produktu 1.3 Montaż podstawy monitora W celu montażu podstawy monitora: 1. Zamontuj podstawę do wspornika i zamocuj śrubą w celu ich mocnego połączenia. Śrubę można łatwo dokręcić palcami. 2. Wyreguluj kąt nachylenia monitora, do najbardziej wygodnej pozycji. Zalecamy...

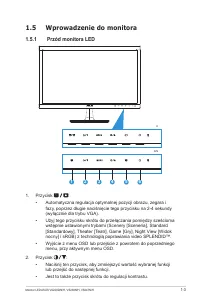

Strona 9 - Wprowadzenie do monitora

1-3 Monitor LED ASUS VS228D/N/H, VS238N/H, VS247N/H 1.5 Wprowadzenie do monitora 1.5.1 Przód monitora LED 1 2 3 4 5 6 H D/N 1. Przycisk : • Automatyczna regulacja optymalnej pozycji obrazu, zegara i fazy, poprzez długie naciśnięcie tego przycisku na 2-4 sekundy (wyłącznie dla trybu VGA). • Użyj tego...

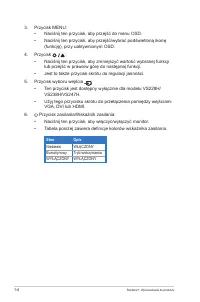

Strona 10 - Stan

1-4 Rozdział 1: Wprowadzenie do produktu 3. Przycisk MENU:• Naciśnij ten przycisk, aby przejść do menu OSD. • Naciśnij ten przycisk, aby przejść/wybrać podświetloną ikonę (funkcję), przy uaktywnionym OSD. 4. Przycisk : • Naciśnij ten przycisk, aby zmniejszyć wartość wybranej funkcji lub przejść w pr...

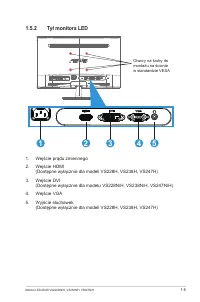

Strona 11 - Tył monitora LED; Wejście prądu zmiennego

1-5 Monitor LED ASUS VS228D/N/H, VS238N/H, VS247N/H 1.5.2 Tył monitora LED Screw Holes for VESA Wall Mount 2 1 3 4 5 1. Wejście prądu zmiennego 2. Wejście HDMI (Dostępne wyłącznie dla modeli VS228H, VS238H, VS247H) 3. Wejście DVI (Dostępne wyłącznie dla modelu VS228N/H, VS238N/H, VS247N/H) 4. Wejści...

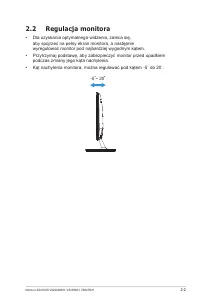

Strona 13 - Regulacja monitora

2-2 Monitor LED ASUS VS228D/N/H, VS238N/H, VS247N/H 2.2 Regulacja monitora • Dla uzyskania optymalnego widzenia, zaleca się, aby spojrzeć na pełny ekran monitora, a następnie wyregulować monitor pod najbardziej wygodnym kątem. • Przytrzymaj podstawę, aby zabezpieczyć monitor przed upadkiem podczas z...

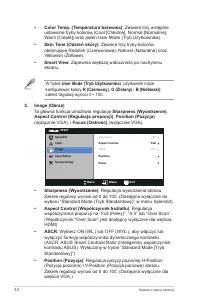

Strona 16 - Smart View; ASCR

3-3 Rozdział 3: Ogólne instrukcje • Color Temp. (Temperatura barwowa) : Zawiera trzy wstępnie ustawione tryby kolorów (Cool [Chłodne], Normal [Normalne], Warm [Ciepłe]) oraz jeden User Mode (Tryb Użytkownika). • Skin Tone (Odcień skóry) : Zawiera trzy tryby kolorów, obejmujące Reddish (Czerwonawe), ...

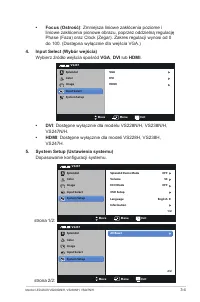

Strona 17 - VGA; lub; HDMI; Dopasowanie konfiguracji systemu.

3-4 Monitor LED ASUS VS228D/N/H, VS238N/H, VS247N/H • Focus (Ostrość) : Zmniejsza liniowe zakłócenia poziome i liniowe zakłócenia pionowe obrazu, poprzez oddzielną regulację Phase (Faza) oraz Clock (Zegar). Zakres regulacji wynosi od 0 do 100. (Dostępna wyłącznie dla wejścia VGA.) 4. Input Select (W...

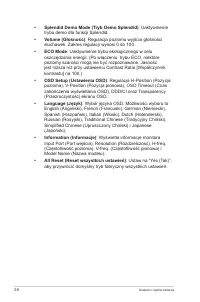

Strona 18 - ECO Mode

3-5 Rozdział 3: Ogólne instrukcje • Splendid Demo Mode (Tryb Demo Splendid) : Uaktywnienie trybu demo dla funkcji Splendid. • Volume (Głośność) : Regulacja poziomu wyjścia głośności słuchawek. Zakres regulacji wynosi 0 do 100. • ECO Mode : Uaktywnienie trybu ekologicznego w celu oszczędzania energii...

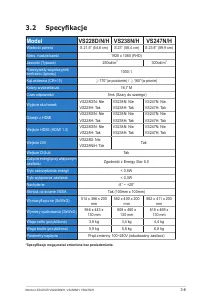

Strona 19 - Model

3-6 Monitor LED ASUS VS228D/N/H, VS238N/H, VS247N/H 3.2 Specyfikacje Model VS228D/N/H VS238N/H VS247N/H Wielkość panela S 21,5” (54,6 cm) S 23” (58,4 cm) S 23,6” (59,9 cm) Maks. rozdzielczość 1920 x 1080 (FHD) Jasność (Typowa) 250cd/m 2 300cd/m 2 Rzeczywisty współczynnik kontrastu (typowy) 1000:1 Ką...

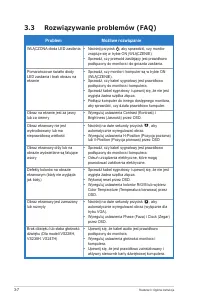

Strona 20 - Problem

3-7 Rozdział 3: Ogólne instrukcje 3.3 Rozwiązywanie problemów (FAQ) Problem Możliwe rozwiązanie WŁĄCZONA dioda LED zasilania • Naciśnij przycisk , aby sprawdzić, czy monitor znajduje się w trybie ON (WŁĄCZENIE). • Sprawdź, czy przewód zasilający jest prawidłowo podłączony do monitora i do gniazda za...

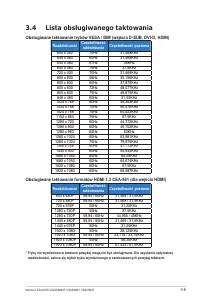

Strona 21 - Lista obsługiwanego taktowania; Rozdzielczość Częstotliwość

3-8 Monitor LED ASUS VS228D/N/H, VS238N/H, VS247N/H 3.4 Lista obsługiwanego taktowania Obsługiwane taktowanie trybów VESA / IBM (wejścia D-SUB, DVI-D, HDMI) Rozdzielczość Częstotliwość odświeżania Częstotliwość pozioma 640 x 350 70Hz 31,469KHz 640 x 480 60Hz 31,469KHz 640 x 480 67Hz 35KHz 640 x 480 ...
