Instrukcja obsługi Asus ML229H - Pobierz PDF za darmo

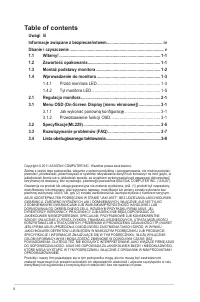

Strona 2 - Table of contents

ii Copyright © 2011 ASUSTeK COMPUTER INC. Wszelkie prawa zastrzeżone. Żadnej z części tego podręcznika, włącznie z opisem produktów i oprogramowania, nie można powielać, przenosić, przetwarzać, przechowywać w systemie odzyskiwania danych lub tłumaczyć na inne języki, w jakiejkolwiek formie lub w jak...

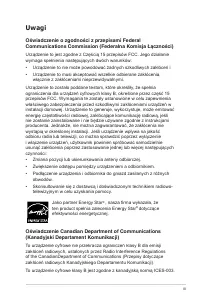

Strona 3 - Uwagi; Oświadczenie o zgodności z przepisami Federal

iii Uwagi Oświadczenie o zgodności z przepisami Federal Communications Commission (Federalna Komisja Łączności) Urządzenie to jest zgodne z Częścią 15 przepisów FCC. Jego działanie wymaga spełnienia następujących dwóch warunków:• Urządzenie to nie może powodować żadnych szkodliwych zakłóceń i• Urząd...

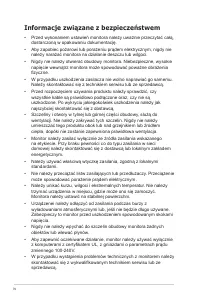

Strona 4 - Informacje związane z bezpieczeństwem

iv Informacje związane z bezpieczeństwem • Przed wykonaniem ustawień monitora należy uważnie przeczytać całą, dostarczoną w opakowaniu dokumentację. • Aby zapobiec pożarowi lub porażeniu prądem elektrycznym, nigdy nie należy narażać monitora na działanie deszczu lub wilgoci. • Nigdy nie należy otwie...

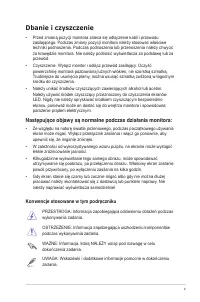

Strona 5 - Dbanie i czyszczenie; Następujące objawy są normalne podczas działania monitora:; Konwencje stosowane w tym podręczniku

v Dbanie i czyszczenie • Przed zmianą pozycji monitora zaleca się odłączenie kabli i przewodu zasilającego. Podczas zmiany pozycji monitora należy stosować właściwe techniki podnoszenia. Podczas podnoszenia lub przenoszenia należy chwycić za krawędzie monitora. Nie należy podnosić wyświetlacza za po...

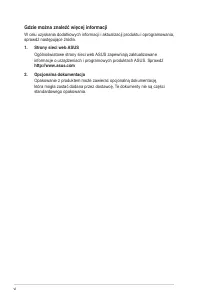

Strona 6 - Gdzie można znaleźć więcej informacji; sprawdź następujące źródła.; Strony sieci web ASUS; Opakowanie z produktem może zawierać opcjonalną dokumentację,

vi Gdzie można znaleźć więcej informacji W celu uzyskania dodatkowych informacji i aktualizacji produktu i oprogramowania, sprawdź następujące źródła. 1. Strony sieci web ASUS Ogólnoświatowe strony sieci web ASUS zapewniają zaktualizowane informacje o urządzeniach i programowych produktach ASUS. Spr...

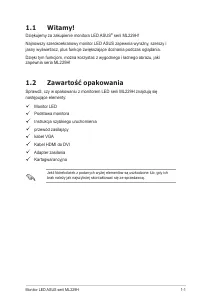

Strona 7 - Dziękujemy za zakupienie monitora LED ASUS; Zawartość opakowania; następujące elementy:

1-1 Monitor LED ASUS serii ML229H 1.1 Witamy! Dziękujemy za zakupienie monitora LED ASUS ® serii ML229H! Najnowszy szerokoekranowy monitor LED ASUS zapewnia wyraźny, szerszy i jasny wyświetlacz, plus funkcje zwiększające doznania podczas oglądania.Dzięki tym funkcjom, można korzystać z wygodnego i ł...

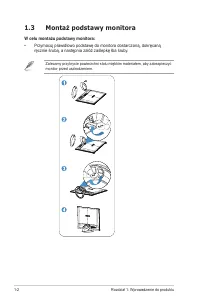

Strona 8 - Montaż podstawy monitora; W celu montażu podstawy monitora:; ręcznie śrubą, a następnia załóż zaślepkę łba śruby.

1-2 Rozdział 1: Wprowadzenie do produktu 1.3 Montaż podstawy monitora W celu montażu podstawy monitora: • Przymocuj prawidłowo podstawę do monitora dostarczoną, dokręcaną ręcznie śrubą, a następnia załóż zaślepkę łba śruby. Zalecamy przykrycie powierzchni stołu miękkim materiałem, aby zabezpieczyć m...

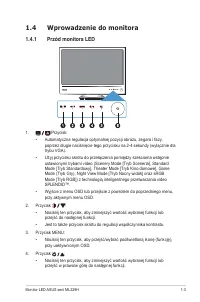

Strona 9 - Wprowadzenie do monitora; Przód monitora LED

1-3 Monitor LED ASUS serii ML229H 1.4 Wprowadzenie do monitora 1.4.1 Przód monitora LED 1. Przycisk: • Automatyczna regulacja optymalnej pozycji obrazu, zegara i fazy, poprzez długie naciśnięcie tego przycisku na 2-4 sekundy (wyłącznie dla trybu VGA). • Użyj przycisku skrótu do przełączenia pomiędzy...

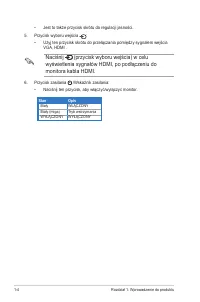

Strona 10 - Jest to także przycisk skrótu do regulacji jasności.; Naciśnij (przycisk wyboru wejścia) w celu; Stan

1-4 Rozdział 1: Wprowadzenie do produktu • Jest to także przycisk skrótu do regulacji jasności. 5. Przycisk wyboru wejścia : • Użyj ten przycisk skrótu do przełączania pomiędzy sygnałem wejścia VGA, HDMI . Naciśnij (przycisk wyboru wejścia) w celu wyświetlenia sygnałów HDMI, po podłączeniu do monito...

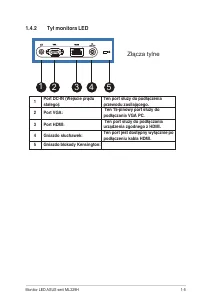

Strona 11 - Tył monitora LED; Złącza tylne

1-5 Monitor LED ASUS serii ML229H 1.4.2 Tył monitora LED VGA 1 1 2 3 4 5 Złącza tylne 1 Port DC-IN (Wejście prądu stałego): Ten port służy do podłączenia przewodu zasilającego. 2 Port VGA: Ten 15-pinowy port służy do podłączania VGA PC. 3 Port HDMI: Ten port służy do podłączania urządzenia zgodnego ...

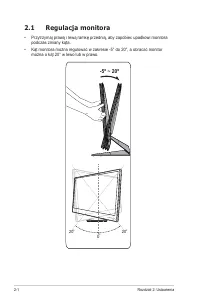

Strona 12 - Regulacja monitora; • Kąt monitora można regulować w zakresie -5° do 20°, a obracać monitor

2-1 Rozdział 2: Ustawienia 2.1 Regulacja monitora • Przytrzymaj prawą i lewą ramkę przednią, aby zapobiec upadkowi monitora podczas zmiany kąta. • Kąt monitora można regulować w zakresie -5° do 20°, a obracać monitor można o kąt 20° w lewo lub w prawo. 20 º 20 º 0 º -5º ~ 20º

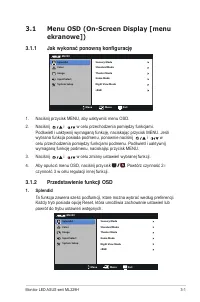

Strona 13 - Jak wykonać ponowną konfigurację

3-1 Monitor LED ASUS serii ML229H 3.1 Menu OSD (On-Screen Display [menu ekranowe]) 3.1.1 Jak wykonać ponowną konfigurację ML229 Splendid Color Image Input Select Move Menu Exit System Setup Scenery Mode Standard Mode Theater Mode Game Mode Night View Mode sRGB 1. Naciśnij przycisk MENU, aby uaktywni...

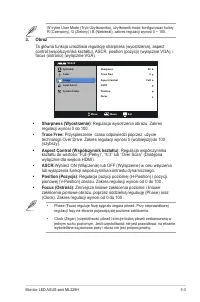

Strona 15 - Przyspieszenie czasu odpowiedzi poprzez użycie

3-3 Monitor LED ASUS serii ML229H W trybie User Mode (Tryb Użytkownika), użytkownik może konfigurować kolory R (Czerwony), G (Zielony) i B (Niebieski); zakres regulacji wynosi 0 ~ 100. 3. Obraz Ta główna funkcja umożliwia regulację sharpness (wyostrzenia), aspect control (współczynnika kształtu), AS...

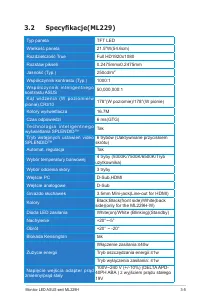

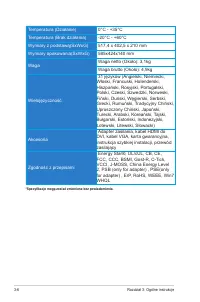

Strona 18 - Waga

3-6 Rozdział 3: Ogólne instrukcje Temperatura (Działanie) 0°C - +35°C Temperatura (Brak działania) -20°C - +60°C Wymiary z podstawą(SxWxG) 517,4 x 402,5 x 210 mm Wymiary opakowania(SxWxG) 585x424x140 mm Waga Waga netto (Około): 3,1kgWaga brutto (Około): 4,9kg Wielojęzyczność 31 języków (Angielski, N...

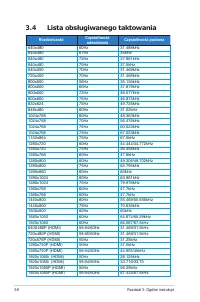

Strona 20 - Lista obsługiwanego taktowania; Rozdzielczość

3-8 Rozdział 3: Ogólne instrukcje 3.4 Lista obsługiwanego taktowania Rozdzielczość Częstotliwość odświeżania Częstotliwość pozioma 640x480 60Hz 31.489kHz 640x480 67Hz 35kHz 640x480 72Hz 37.881kHz 640x480 75Hz 37.5kHz 640x350 70Hz 31.469kHz 720x400 70Hz 31.469kHz 800x600 56Hz 35.156kHz 800x600 60Hz 3...
