Asus VW190DE- Instrukcja obsługi

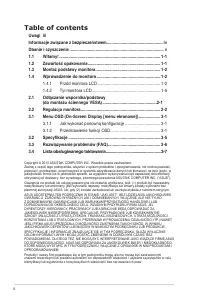

Strona 2 - Table of contents; Odłączanie wspornika/podstawy

ii Copyright © 2010 ASUSTeK COMPUTER INC. Wszelkie prawa zastrzeżone. Żadnej z części tego podręcznika, włącznie z opisem produktów i oprogramowania, nie można powielać, przenosić, przetwarzać, przechowywać w systemie odzyskiwania danych lub tłumaczyć na inne języki, w jakiejkolwiek formie lub w jak...

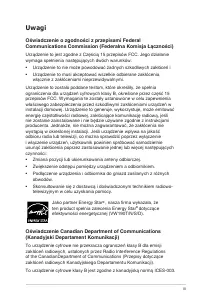

Strona 3 - Uwagi; Oświadczenie o zgodności z przepisami Federal

iii Uwagi Oświadczenie o zgodności z przepisami Federal Communications Commission (Federalna Komisja Łączności) Urządzenie to jest zgodne z Częścią 15 przepisów FCC. Jego działanie wymaga spełnienia następujących dwóch warunków:• Urządzenie to nie może powodować żadnych szkodliwych zakłóceń i• Urząd...

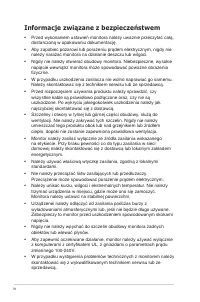

Strona 4 - Informacje związane z bezpieczeństwem

iv Informacje związane z bezpieczeństwem • Przed wykonaniem ustawień monitora należy uważnie przeczytać całą, dostarczoną w opakowaniu dokumentację. • Aby zapobiec pożarowi lub porażeniu prądem elektrycznym, nigdy nie należy narażać monitora na działanie deszczu lub wilgoci. • Nigdy nie należy otwie...

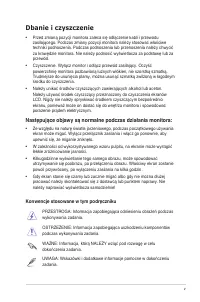

Strona 5 - Dbanie i czyszczenie; Następujące objawy są normalne podczas działania monitora:; Konwencje stosowane w tym podręczniku

v Dbanie i czyszczenie • Przed zmianą pozycji monitora zaleca się odłączenie kabli i przewodu zasilającego. Podczas zmiany pozycji monitora należy stosować właściwe techniki podnoszenia. Podczas podnoszenia lub przenoszenia należy chwycić za krawędzie monitora. Nie należy podnosić wyświetlacza za po...

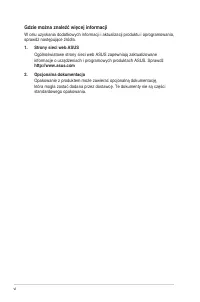

Strona 6 - Gdzie można znaleźć więcej informacji; sprawdź następujące źródła.; Strony sieci web ASUS; Opakowanie z produktem może zawierać opcjonalną dokumentację,

vi Gdzie można znaleźć więcej informacji W celu uzyskania dodatkowych informacji i aktualizacji produktu i oprogramowania, sprawdź następujące źródła. 1. Strony sieci web ASUS Ogólnoświatowe strony sieci web ASUS zapewniają zaktualizowane informacje o urządzeniach i programowych produktach ASUS. Spr...

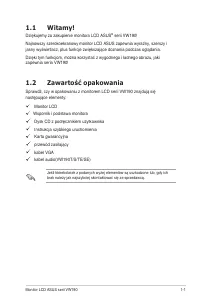

Strona 7 - Dziękujemy za zakupienie monitora LCD ASUS; Zawartość opakowania; Sprawdź, czy w opakowaniu z monitorem LCD serii VW190 znajdują się

1-1 Monitor LCD ASUS serii VW190 1.1 Witamy! Dziękujemy za zakupienie monitora LCD ASUS ® serii VW190! Najnowszy szerokoekranowy monitor LCD ASUS zapewnia wyraźny, szerszy i jasny wyświetlacz, plus funkcje zwiększające doznania podczas oglądania.Dzięki tym funkcjom, można korzystać z wygodnego i ład...

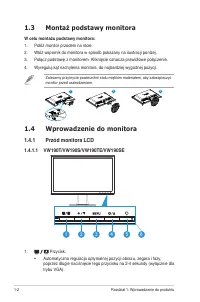

Strona 8 - Montaż podstawy monitora; W celu montażu podstawy monitora:; Wprowadzenie do monitora; Przód monitora LCD; Automatyczna regulacja optymalnej pozycji obrazu, zegara i fazy,

1-2 Rozdział 1: Wprowadzenie do produktu 1.3 Montaż podstawy monitora W celu montażu podstawy monitora: 1. Połóż monitor przodem na stole.2. Włóż wspornik do monitora w sposób pokazany na ilustracji poniżej.3. Połącz podstawę z monitorem. Kliknięcie oznacza prawidłowe połączenie.4. Wyreguluj kąt nac...

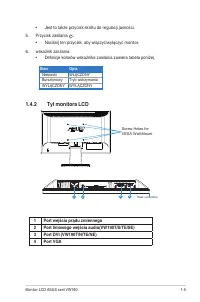

Strona 11 - Stan; Tył monitora LCD; Port wejścia prądu zmiennego

1-5 Monitor LCD ASUS serii VW190 • Jest to także przycisk skrótu do regulacji jasności. 5. Przycisk zasilania : • Naciśnij ten przycisk, aby włączyć/wyłączyć monitor. 6. wskaźnik zasilania: • Definicje kolorów wskaźnika zasilania zawiera tabela poniżej. Stan Opis Niebieski WŁĄCZONY Bursztynowy Tryb ...

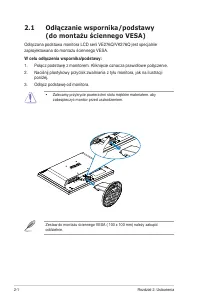

Strona 12 - zaprojektowana do montażu ściennego VESA.

2-1 Rozdział 2: Ustawienia 2.1 Odłączanie wspornika/podstawy (do montażu ściennego VESA) Odłączana podstawa monitora LCD serii VE276Q/VK276Q jest specjalnie zaprojektowana do montażu ściennego VESA. W celu odłączenia wspornika/podstawy: 1. Połącz podstawę z monitorem. Kliknięcie oznacza prawidłowe p...

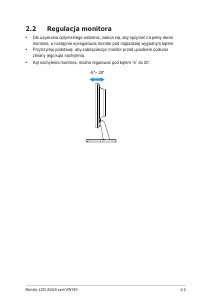

Strona 13 - Regulacja monitora; zmiany jego kąta nachylenia.

2-2 Monitor LCD ASUS serii VW190 2.2 Regulacja monitora • Dla uzyskania optymalnego widzenia, zaleca się, aby spojrzeć na pełny ekran monitora, a następnie wyregulować monitor pod najbardziej wygodnym kątem. • Przytrzymaj podstawę, aby zabezpieczyć monitor przed upadkiem podczas zmiany jego kąta nac...

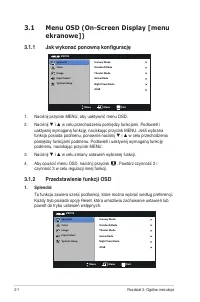

Strona 14 - Jak wykonać ponowną konfigurację

3-1 Rozdział 3: Ogólne instrukcje 3.1 Menu OSD (On-Screen Display [menu ekranowe]) 3.1.1 Jak wykonać ponowną konfigurację VW190 Splendid Color Image Input Select Move Menu Exit System Setup Scenery Mode Standard Mode Theater Mode Game Mode Night View Mode sRGB 1. Naciśnij przycisk MENU, aby uaktywni...

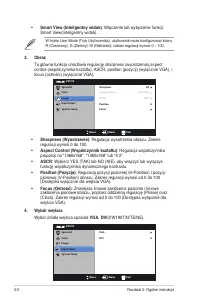

Strona 16 - : Włączenie lub wyłączenie funkcji; : Regulacja współczynnika; ASCR; funkcję współczynnika dynamicznego kontrastu.; VGA

3-3 Rozdział 3: Ogólne instrukcje • Smart View (Inteligentny widok) : Włączenie lub wyłączenie funkcji Smart View(Inteligentny widok). W trybie User Mode (Tryb Użytkownika), użytkownik może konfigurować kolory R (Czerwony), G (Zielony) i B (Niebieski); zakres regulacji wynosi 0 ~ 100. 3. Obraz Ta gł...

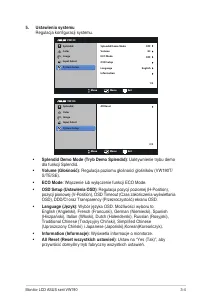

Strona 17 - Ustawienia systemu

3-4 Monitor LCD ASUS serii VW190 5. Ustawienia systemu Regulacja konfiguracji systemu. VW190 Splendid Color Image Input Select Move Menu Exit System Setup Language Information Splendid Demo Mode OFF 83 OFF English Volume ECO Mode OSD Setup 1/2 VW190 Splendid Color Image Input Select Move Menu Exit S...

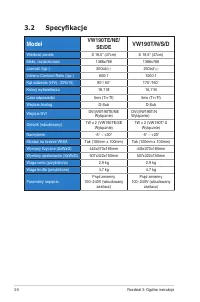

Strona 18 - Specyfikacje; Model

3-5 Rozdział 3: Ogólne instrukcje 3.2 Specyfikacje Model VW190TE/NE/ SE/DE VW190T/N/S/D Wielkość panela S 18,5” (47cm) S 18,5” (47cm) Maks. rozdzielczość 1366x768 1366x768 Jasność (typ.) 200cd/ ㎡ 250cd/ ㎡ Intrisinc Contrast Ratio (typ.) 600:1 1000:1 Kąt widzenia (H/V), (CR ≥ 10) 90°/ 50° 170° / 160°...

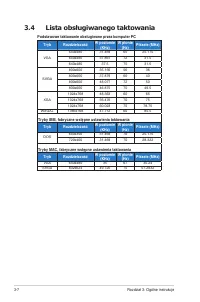

Strona 20 - Lista obsługiwanego taktowania; Podstawowe taktowanie obsługiwane przez komputer PC

3-7 Rozdział 3: Ogólne instrukcje 3.4 Lista obsługiwanego taktowania Podstawowe taktowanie obsługiwane przez komputer PC Tryb Rozdzielczość W poziomie (KHz) W pionie (Hz) Piksele (MHz) VGA 640x480 31.469 60 25.175 640x480 37.861 72 31.5 640x480 37.5 75 31.5 SVGA 800x600 35.156 56 36 800x600 37.879 6...
