Asus VS207S- Instrukcja obsługi

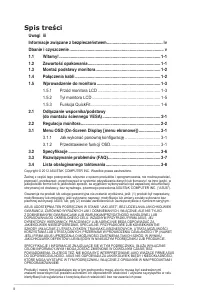

Strona 2 - Spis treści; Uwagi iii; Przód monitora LCD

ii Copyright © 2012 ASUSTeK COMPUTER INC. Wszelkie prawa zastrzeżone.Żadnej z części tego podręcznika, włącznie z opisem produktów i oprogramowania, nie można powielać, przenosić, przetwarzać, przechowywać w systemie odzyskiwania danych lub tłumaczyć na inne języki, w jakiejkolwiek formie lub w jaki...

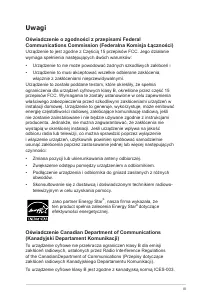

Strona 3 - Uwagi; Oświadczenie o zgodności z przepisami Federal

iii Uwagi Oświadczenie o zgodności z przepisami Federal Communications Commission (Federalna Komisja Łączności) Urządzenie to jest zgodne z Częścią 15 przepisów FCC. Jego działanie wymaga spełnienia następujących dwóch warunków:• Urządzenie to nie może powodować żadnych szkodliwych zakłóceń i• Urząd...

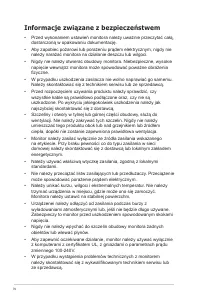

Strona 4 - Informacje związane z bezpieczeństwem

iv Informacje związane z bezpieczeństwem • Przed wykonaniem ustawień monitora należy uważnie przeczytać całą, dostarczoną w opakowaniu dokumentację. • Aby zapobiec pożarowi lub porażeniu prądem elektrycznym, nigdy nie należy narażać monitora na działanie deszczu lub wilgoci. • Nigdy nie należy otwie...

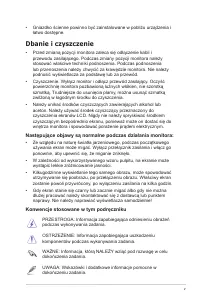

Strona 5 - Dbanie i czyszczenie; Następujące objawy są normalne podczas działania monitora:

v • Gniazdko ścienne powinno być zainstalowane w pobliżu urządzenia i łatwo dostępne. Dbanie i czyszczenie • Przed zmianą pozycji monitora zaleca się odłączenie kabli i przewodu zasilającego. Podczas zmiany pozycji monitora należy stosować właściwe techniki podnoszenia. Podczas podnoszenia lub przen...

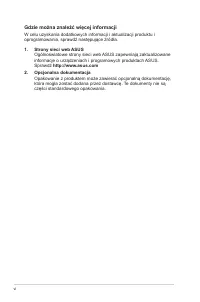

Strona 6 - Gdzie można znaleźć więcej informacji; Strony sieci web ASUS

vi Gdzie można znaleźć więcej informacji W celu uzyskania dodatkowych informacji i aktualizacji produktu i oprogramowania, sprawdź następujące źródła. 1. Strony sieci web ASUS Ogólnoświatowe strony sieci web ASUS zapewniają zaktualizowane informacje o urządzeniach i programowych produktach ASUS. Spr...

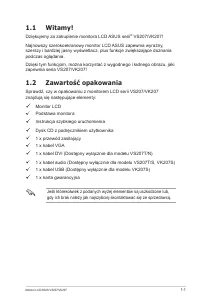

Strona 7 - Zawartość opakowania

1-1 Monitor LCD ASUS VS207/VK207 1.1 Witamy! Dziękujemy za zakupienie monitora LCD ASUS serii ® VS207/VK207! Najnowszy szerokoekranowy monitor LCD ASUS zapewnia wyraźny, szerszy i bardziej jasny wyświetlacz, plus funkcje zwiększające doznania podczas oglądania.Dzięki tym funkcjom, można korzystać z ...

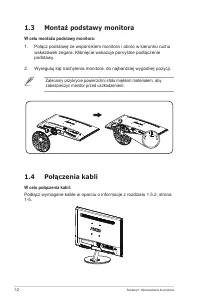

Strona 8 - Montaż podstawy monitora; W celu montażu podstawy monitora:; Połącz podstawę ze wspornikiem monitora i obróć w kierunku ruchu; Połączenia kabli; W celu połączenia kabli:

1-2 Rozdział 1: Wprowadzenie do produktu 1.3 Montaż podstawy monitora W celu montażu podstawy monitora: 1. Połącz podstawę ze wspornikiem monitora i obróć w kierunku ruchu wskazówek zegara. Kliknięcie wskazuje pomyślne podłączenie podstawy. 2. Wyreguluj kąt nachylenia monitora, do najbardziej wygodn...

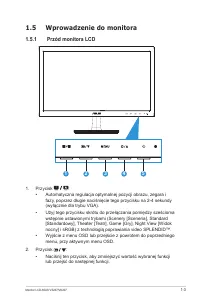

Strona 9 - Wprowadzenie do monitora

1-3 Monitor LCD ASUS VS207/VK207 1.5 Wprowadzenie do monitora 1.5.1 Przód monitora LCD 1 2 3 4 5 1. Przycisk : • Automatyczna regulacja optymalnej pozycji obrazu, zegara i fazy, poprzez długie naciśnięcie tego przycisku na 2-4 sekundy (wyłącznie dla trybu VGA). • Użyj tego przycisku skrótu do przełą...

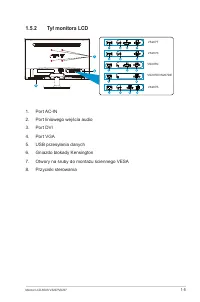

Strona 11 - Tył monitora LCD; Port liniowego wejścia audio

1-5 Monitor LCD ASUS VS207/VK207 1.5.2 Tył monitora LCD VS207N VS207T VS207S VK207S VS207D/VS207DE 3 1 4 7 3 2 1 4 2 1 4 2 4 5 1 1 4 6 8 1. Port AC-IN2. Port liniowego wejścia audio 3. Port DVI 4. Port VGA 5. USB przesyłania danych 6. Gniazdo blokady Kensington 7. Otwory na śruby do montażu ścienneg...

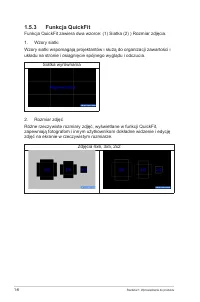

Strona 12 - układu na stronie i osiągnięcie spójnego wyglądu i odczucia.

1-6 Rozdział 1: Wprowadzenie do produktu 1.5.3 Funkcja QuickFit Funkcja QuickFit zawiera dwa wzorce: (1) Siatka (2) ) Rozmiar zdjęcia. 1. Wzory siatki Wzory siatki wspomagają projektantów i służą do organizacji zawartości i układu na stronie i osiągnięcie spójnego wyglądu i odczucia. Siatka wyrównan...

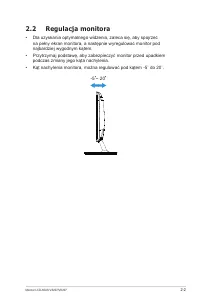

Strona 14 - Regulacja monitora

2-2 Monitor LCD ASUS VS207/VK207 2.2 Regulacja monitora • Dla uzyskania optymalnego widzenia, zaleca się, aby spojrzeć na pełny ekran monitora, a następnie wyregulować monitor pod najbardziej wygodnym kątem. • Przytrzymaj podstawę, aby zabezpieczyć monitor przed upadkiem podczas zmiany jego kąta nac...

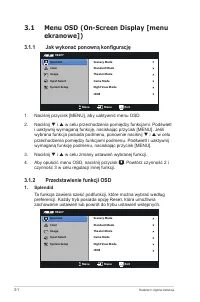

Strona 15 - Jak wykonać ponowną konfigurację

3-1 Rozdział 3: Ogólne instrukcje 3.1 Menu OSD (On-Screen Display [menu ekranowe]) 3.1.1 Jak wykonać ponowną konfigurację VK207 Splendid Color Image Input Select Move Menu Exit System Setup Scenery Mode Standard Mode Theater Mode Game Mode Night View Mode sRGB 1. Naciśnij przycisk [MENU], aby uaktyw...

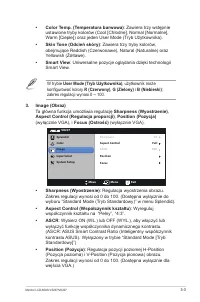

Strona 17 - Smart View; ASCR

3-3 Monitor LCD ASUS VS207/VK207 • Color Temp. (Temperatura barwowa) : Zawiera trzy wstępnie ustawione tryby kolorów (Cool [Chłodne], Normal [Normalne], Warm [Ciepłe]) oraz jeden User Mode (Tryb Użytkownika). • Skin Tone (Odcień skóry) : Zawiera trzy tryby kolorów, obejmujące Reddish (Czerwonawe), N...

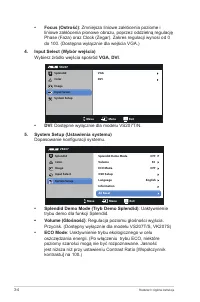

Strona 18 - VGA

3-4 Rozdział 3: Ogólne instrukcje • Focus (Ostrość) : Zmniejsza liniowe zakłócenia poziome i liniowe zakłócenia pionowe obrazu, poprzez oddzielną regulację Phase (Faza) oraz Clock (Zegar). Zakres regulacji wynosi od 0 do 100. (Dostępna wyłącznie dla wejścia VGA.) 4. Input Select (Wybór wejścia) Wybi...

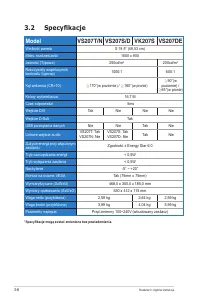

Strona 20 - Model

3-6 Rozdział 3: Ogólne instrukcje 3.2 Specyfikacje Model VS207T/N VS207S/D VK207S VS207DE Wielkość panela S 19,5” (49,53 cm) Maks. rozdzielczość 1600 x 900 Jasność (Typowa) 250cd/m 2 200cd/m 2 Rzeczywisty współczynnik kontrastu (typowy) 1000:1 600:1 Kąt widzenia (CR=10) ≧ 170°(w poziomie) / ≧ 160°(w...

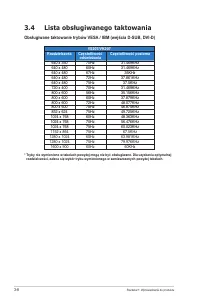

Strona 22 - Lista obsługiwanego taktowania

3-8 Rozdział 1: Wprowadzenie do produktu 3.4 Lista obsługiwanego taktowania Obsługiwane taktowanie trybów VESA / IBM (wejścia D-SUB, DVI-D) VS207/VK207 Rozdzielczość Częstotliwość odświeżania Częstotliwość pozioma 640 x 350 70Hz 31.469KHz 640 x 480 60Hz 31.469KHz 640 x 480 67Hz 35KHz 640 x 480 72Hz ...
