Asus VH208 Series- Instrukcja obsługi

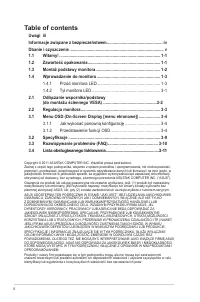

Strona 2 - Table of contents; Przód monitora LED; Odłączanie wspornika/podstawy; Jak wykonać ponowną konfigurację

ii Copyright © 2011 ASUSTeK COMPUTER INC. Wszelkie prawa zastrzeżone. Żadnej z części tego podręcznika, włącznie z opisem produktów i oprogramowania, nie można powielać, przenosić, przetwarzać, przechowywać w systemie odzyskiwania danych lub tłumaczyć na inne języki, w jakiejkolwiek formie lub w jak...

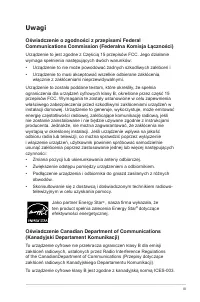

Strona 3 - Uwagi; Oświadczenie o zgodności z przepisami Federal

iii Uwagi Oświadczenie o zgodności z przepisami Federal Communications Commission (Federalna Komisja Łączności) Urządzenie to jest zgodne z Częścią 15 przepisów FCC. Jego działanie wymaga spełnienia następujących dwóch warunków:• Urządzenie to nie może powodować żadnych szkodliwych zakłóceń i• Urząd...

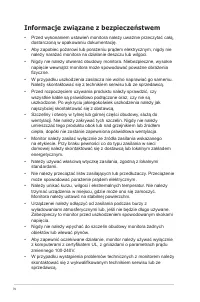

Strona 4 - Informacje związane z bezpieczeństwem

iv Informacje związane z bezpieczeństwem • Przed wykonaniem ustawień monitora należy uważnie przeczytać całą, dostarczoną w opakowaniu dokumentację. • Aby zapobiec pożarowi lub porażeniu prądem elektrycznym, nigdy nie należy narażać monitora na działanie deszczu lub wilgoci. • Nigdy nie należy otwie...

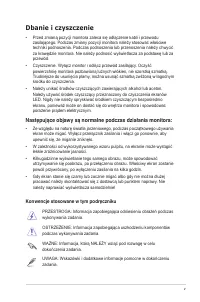

Strona 5 - Dbanie i czyszczenie; Następujące objawy są normalne podczas działania monitora:; Konwencje stosowane w tym podręczniku

v Dbanie i czyszczenie • Przed zmianą pozycji monitora zaleca się odłączenie kabli i przewodu zasilającego. Podczas zmiany pozycji monitora należy stosować właściwe techniki podnoszenia. Podczas podnoszenia lub przenoszenia należy chwycić za krawędzie monitora. Nie należy podnosić wyświetlacza za po...

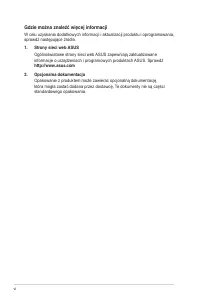

Strona 6 - Gdzie można znaleźć więcej informacji; sprawdź następujące źródła.; Strony sieci web ASUS; Opakowanie z produktem może zawierać opcjonalną dokumentację,

vi Gdzie można znaleźć więcej informacji W celu uzyskania dodatkowych informacji i aktualizacji produktu i oprogramowania, sprawdź następujące źródła. 1. Strony sieci web ASUS Ogólnoświatowe strony sieci web ASUS zapewniają zaktualizowane informacje o urządzeniach i programowych produktach ASUS. Spr...

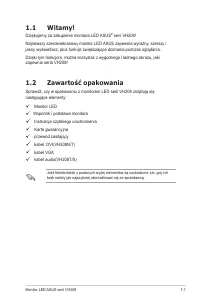

Strona 7 - Dziękujemy za zakupienie monitora LED ASUS; Zawartość opakowania; Sprawdź, czy w opakowaniu z monitorem LED serii VH208 znajdują się

1-1 Monitor LED ASUS serii VH208 1.1 Witamy! Dziękujemy za zakupienie monitora LED ASUS ® serii VH208! Najnowszy szerokoekranowy monitor LED ASUS zapewnia wyraźny, szerszy i jasny wyświetlacz, plus funkcje zwiększające doznania podczas oglądania.Dzięki tym funkcjom, można korzystać z wygodnego i ład...

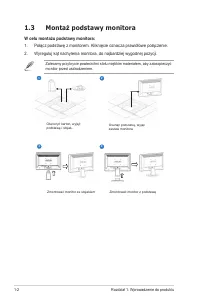

Strona 8 - Montaż podstawy monitora; W celu montażu podstawy monitora:

1-2 Rozdział 1: Wprowadzenie do produktu 1.3 Montaż podstawy monitora W celu montażu podstawy monitora: 1. Połącz podstawę z monitorem. Kliknięcie oznacza prawidłowe połączenie.2. Wyreguluj kąt nachylenia monitora, do najbardziej wygodnej pozycji. Zalecamy przykrycie powierzchni stołu miękkim materi...

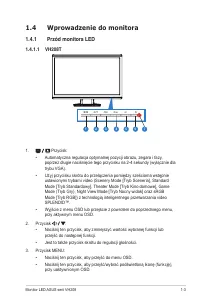

Strona 9 - Wprowadzenie do monitora

1-3 Monitor LED ASUS serii VH208 1.4 Wprowadzenie do monitora 1.4.1 Przód monitora LED 1.4.1.1 VH208T 4 5 7 1 2 3 6 1. Przycisk: • Automatyczna regulacja optymalnej pozycji obrazu, zegara i fazy, poprzez długie naciśnięcie tego przycisku na 2-4 sekundy (wyłącznie dla trybu VGA). • Użyj przycisku skr...

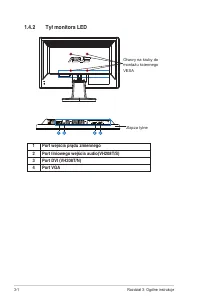

Strona 14 - Tył monitora LED; Port wejścia prądu zmiennego

3-1 Rozdział 3: Ogólne instrukcje 1.4.2 Tył monitora LED Otwory na śruby do montażu ściennego VESA 4 1 2 3 Złącza tylne 1 Port wejścia prądu zmiennego 2 Port liniowego wejścia audio(VH208T/S) 3 Port DVI (VH208T/N) 4 Port VGA

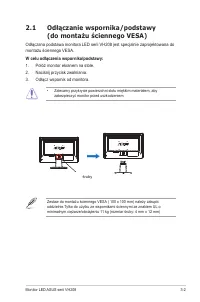

Strona 15 - montażu ściennego VESA.

3-2 Monitor LED ASUS serii VH208 2.1 Odłączanie wspornika/podstawy (do montażu ściennego VESA) Odłączana podstawa monitora LED serii VH208 jest specjalnie zaprojektowana do montażu ściennego VESA. W celu odłączenia wspornika/podstawy: 1. Połóż monitor ekranem na stole. 2. Naciśnij przycisk zwalniani...

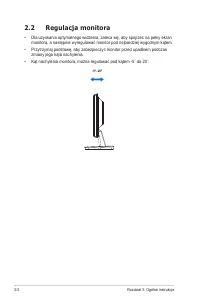

Strona 16 - Regulacja monitora; zmiany jego kąta nachylenia.

3-3 Rozdział 3: Ogólne instrukcje 2.2 Regulacja monitora • Dla uzyskania optymalnego widzenia, zaleca się, aby spojrzeć na pełny ekran monitora, a następnie wyregulować monitor pod najbardziej wygodnym kątem. • Przytrzymaj podstawę, aby zabezpieczyć monitor przed upadkiem podczas zmiany jego kąta na...

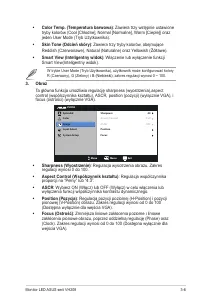

Strona 19 - ASCR

3-6 Monitor LED ASUS serii VH208 • Color Temp. (Temperatura barwowa) : Zawiera trzy wstępnie ustawione tryby kolorów (Cool [Chłodne], Normal [Normalne], Warm [Ciepłe]) oraz jeden User Mode (Tryb Użytkownika). • Skin Tone (Odcień skóry) : Zawiera trzy tryby kolorów, obejmujące Reddish (Czerwonawe), N...

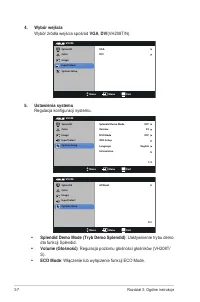

Strona 20 - Wybór źródła wejścia spośród; VGA; Regulacja konfiguracji systemu.; ECO Mode; : Włączenie lub wyłączenie funkcji ECO Mode.

3-7 Rozdział 3: Ogólne instrukcje 4. Wybór wejścia Wybór źródła wejścia spośród VGA , DVI (VH208T/N) . VH208 Splendid Color Image Input Select Move Menu Exit System Setup VGA DVI 5. Ustawienia systemu Regulacja konfiguracji systemu. VH208 Splendid Color Image Input Select Move Menu Exit System Setup...

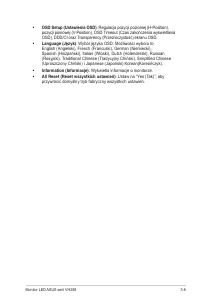

Strona 21 - : Wybór języka OSD. Możliwości wyboru to

3-8 Monitor LED ASUS serii VH208 • OSD Setup (Ustawienia OSD) : Regulacja pozycji poziomej (H-Position), pozycji pionowej (V-Position), OSD Timeout (Czas zakończenia wyświetlania OSD), DDD/CI oraz Transparency (Przezroczystość) ekranu OSD. • Language (Język) : Wybór języka OSD. Możliwości wyboru to ...

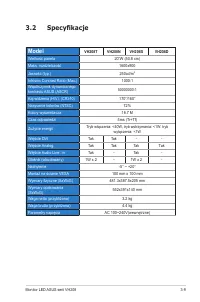

Strona 22 - Specyfikacje; Model

3-9 Monitor LED ASUS serii VH208 3.2 Specyfikacje Model VH208T VH208N VH208S VH208D Wielkość panela 20”W (50.8 cm) Maks. rozdzielczość 1600x900 Jasność (typ.) 250cd/m 2 Intrisinc Contrast Ratio (Max.) 1000:1 Współczynnik dynamicznego kontrastu ASUS (ASCR) 50000000:1 Kąt widzenia (H/V), (CR≥10) 170° ...

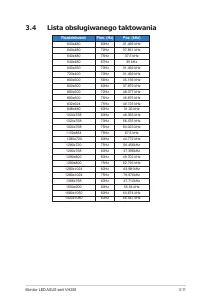

Strona 24 - Lista obsługiwanego taktowania; Rozdzielczość

3-11 Monitor LED ASUS serii VH208 3.4 Lista obsługiwanego taktowania Rozdzielczość Pion. (Hz) Poz. (kHz) 640x480 60Hz 31.469 kHz 640x480 72Hz 37.861 kHz 640x480 75Hz 37.5 kHz 640x480 67Hz 35 kHz 640x350 70Hz 31.469 kHz 720x400 70Hz 31.469 kHz 800x600 56Hz 35.156 kHz 800x600 60Hz 37.879 kHz 800x600 7...
