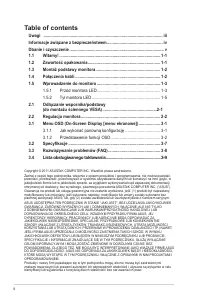

Strona 2 - Table of contents; Odłączanie wspornika/podstawy
ii Copyright © 2011 ASUSTeK COMPUTER INC. Wszelkie prawa zastrzeżone. Żadnej z części tego podręcznika, włącznie z opisem produktów i oprogramowania, nie można powielać, przenosić, przetwarzać, przechowywać w systemie odzyskiwania danych lub tłumaczyć na inne języki, w jakiejkolwiek formie lub w jak...

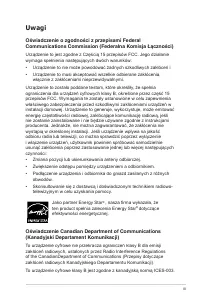

Strona 3 - Uwagi; Oświadczenie o zgodności z przepisami Federal
iii Uwagi Oświadczenie o zgodności z przepisami Federal Communications Commission (Federalna Komisja Łączności) Urządzenie to jest zgodne z Częścią 15 przepisów FCC. Jego działanie wymaga spełnienia następujących dwóch warunków:• Urządzenie to nie może powodować żadnych szkodliwych zakłóceń i• Urząd...

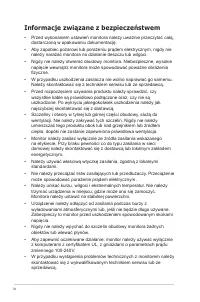

Strona 4 - Informacje związane z bezpieczeństwem
iv Informacje związane z bezpieczeństwem • Przed wykonaniem ustawień monitora należy uważnie przeczytać całą, dostarczoną w opakowaniu dokumentację. • Aby zapobiec pożarowi lub porażeniu prądem elektrycznym, nigdy nie należy narażać monitora na działanie deszczu lub wilgoci. • Nigdy nie należy otwie...

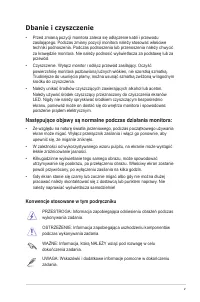

Strona 5 - Dbanie i czyszczenie; Następujące objawy są normalne podczas działania monitora:; Konwencje stosowane w tym podręczniku
v Dbanie i czyszczenie • Przed zmianą pozycji monitora zaleca się odłączenie kabli i przewodu zasilającego. Podczas zmiany pozycji monitora należy stosować właściwe techniki podnoszenia. Podczas podnoszenia lub przenoszenia należy chwycić za krawędzie monitora. Nie należy podnosić wyświetlacza za po...

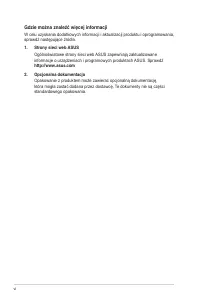

Strona 6 - Gdzie można znaleźć więcej informacji; sprawdź następujące źródła.; Strony sieci web ASUS; Opakowanie z produktem może zawierać opcjonalną dokumentację,
vi Gdzie można znaleźć więcej informacji W celu uzyskania dodatkowych informacji i aktualizacji produktu i oprogramowania, sprawdź następujące źródła. 1. Strony sieci web ASUS Ogólnoświatowe strony sieci web ASUS zapewniają zaktualizowane informacje o urządzeniach i programowych produktach ASUS. Spr...

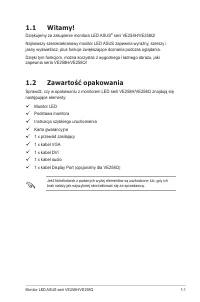

Strona 7 - Dziękujemy za zakupienie monitora LED ASUS; Zawartość opakowania; następujące elementy:
1-1 Monitor LED ASUS serii VE258H/VE258Q 1.1 Witamy! Dziękujemy za zakupienie monitora LED ASUS ® serii VE258H/VE258Q! Najnowszy szerokoekranowy monitor LED ASUS zapewnia wyraźny, szerszy i jasny wyświetlacz, plus funkcje zwiększające doznania podczas oglądania.Dzięki tym funkcjom, można korzystać z...

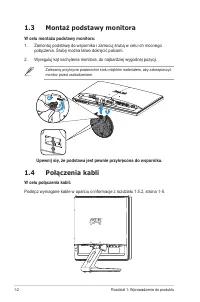

Strona 8 - Montaż podstawy monitora; W celu montażu podstawy monitora:; połączenia. Śrubę można łatwo dokręcić palcami.; Upewnij się, że podstawa jest pewnie przykręcona do wspornika.; Połączenia kabli; W celu połączenia kabli:
1-2 Rozdział 1: Wprowadzenie do produktu 1.3 Montaż podstawy monitora W celu montażu podstawy monitora: 1. Zamontuj podstawę do wspornika i zamocuj śrubą w celu ich mocnego połączenia. Śrubę można łatwo dokręcić palcami. 2. Wyreguluj kąt nachylenia monitora, do najbardziej wygodnej pozycji. Zalecamy...

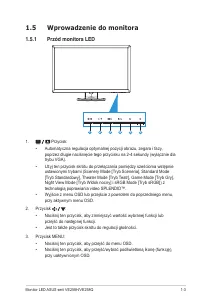

Strona 9 - Wprowadzenie do monitora; Przód monitora LED
1-3 Monitor LED ASUS serii VE258H/VE258Q 1.5 Wprowadzenie do monitora 1.5.1 Przód monitora LED 1 2 3 4 5 6 1. Przycisk: • Automatyczna regulacja optymalnej pozycji obrazu, zegara i fazy, poprzez długie naciśnięcie tego przycisku na 2-4 sekundy (wyłącznie dla trybu VGA). • Użyj ten przycisk skrótu do...

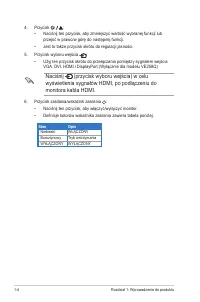

Strona 10 - Naciśnij (przycisk wyboru wejścia) w celu; Definicje kolorów wskaźnika zasilania zawiera tabela poniżej.; Stan
1-4 Rozdział 1: Wprowadzenie do produktu 4. Przycisk : • Naciśnij ten przycisk, aby zmniejszyć wartość wybranej funkcji lub przejść w prawo/w górę do następnej funkcji. • Jest to także przycisk skrótu do regulacji jasności. 5. Przycisk wyboru wejścia : • Użyj ten przycisk skrótu do przełączania pomi...

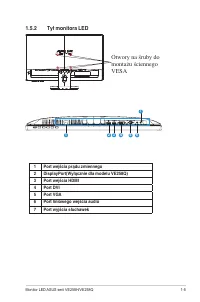

Strona 11 - Tył monitora LED; VESA
1-5 Monitor LED ASUS serii VE258H/VE258Q 1.5.2 Tył monitora LED Otwory na śruby do montażu ściennego VESA 1 2 3 4 5 6 7 1 Port wejścia prądu zmiennego 2 DisplayPort(Wyłącznie dla modelu VE258Q) 3 Port wejścia HDMI 4 Port DVI 5 Port VGA 6 Port liniowego wejścia audio 7 Port wyjścia słuchawek

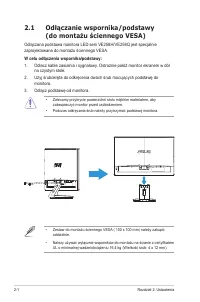

Strona 12 - zaprojektowana do montażu ściennego VESA.
2-1 Rozdział 2: Ustawienia 2.1 Odłączanie wspornika/podstawy (do montażu ściennego VESA) Odłączana podstawa monitora LED serii VE258H/VE258Q jest specjalnie zaprojektowana do montażu ściennego VESA. W celu odłączenia wspornika/podstawy: 1. Odłacz kable zasialnia i sygnałowy. Ostrożnie połóż monitor ...

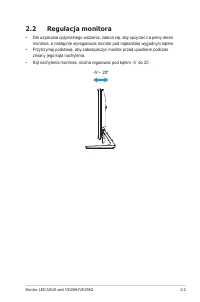

Strona 13 - Regulacja monitora; zmiany jego kąta nachylenia.
2-2 Monitor LED ASUS serii VE258H/VE258Q 2.2 Regulacja monitora • Dla uzyskania optymalnego widzenia, zaleca się, aby spojrzeć na pełny ekran monitora, a następnie wyregulować monitor pod najbardziej wygodnym kątem. • Przytrzymaj podstawę, aby zabezpieczyć monitor przed upadkiem podczas zmiany jego ...

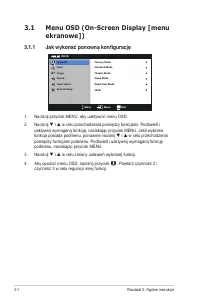

Strona 14 - Jak wykonać ponowną konfigurację
3-1 Rozdział 3: Ogólne instrukcje 3.1 Menu OSD (On-Screen Display [menu ekranowe]) 3.1.1 Jak wykonać ponowną konfigurację VE258 Splendid Color Image Sound Input Select Move Menu Exit System Setup Scenery Mode Standard Mode Theater Mode Game Mode sRGB Night View Mode 1. Naciśnij przycisk MENU, aby ua...

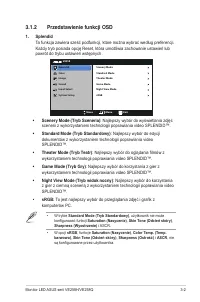

Strona 15 - Przedstawienie funkcji OSD; sRGB
3-2 Monitor LED ASUS serii VE258H/VE258Q 3.1.2 Przedstawienie funkcji OSD 1. Splendid Ta funkcja zawiera sześć podfunkcji, które można wybrać według preferencji. Każdy tryb posiada opcję Reset, która umożliwia zachowanie ustawień lub powrót do trybu ustawień wstępnych. VE258 Splendid Color Image Sou...

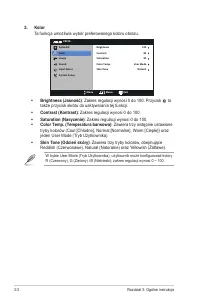

Strona 16 - Ta funkcja umożliwia wybór preferowanego koloru obrazu.; : Zakres regulacji wynosi 0 do 100. Przycisk to
3-3 Rozdział 3: Ogólne instrukcje 2. Kolor Ta funkcja umożliwia wybór preferowanego koloru obrazu. VE258 Splendid Color Image Sound Input Select Move Menu Exit System Setup Brightness Contrast Saturation Color Temp. 100 80 User Mode Skin Tone 90 Natural • Brightness (Jasność) : Zakres regulacji wyno...

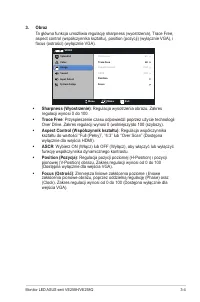

Strona 17 - Trace Free; Przyspieszenie czasu odpowiedzi poprzez użycie technologii; ASCR; funkcję współczynnika dynamicznego kontrastu.
3-4 Monitor LED ASUS serii VE258H/VE258Q 3. Obraz Ta główna funkcja umożliwia regulację sharpness (wyostrzenia), Trace Free, aspect control (współczynnika kształtu), position (pozycji) (wyłącznie VGA), i focus (ostrości) (wyłącznie VGA). VE258 Splendid Color Image Sound Input Select Move Menu Exit S...

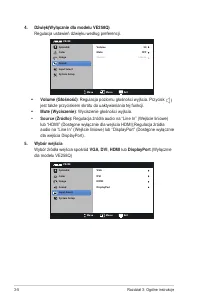

Strona 18 - VGA
3-5 Rozdział 3: Ogólne instrukcje 4. Dźwięk(Wyłącznie dla modelu VE258Q) Regulacja ustawień dźwięku według preferencji. VE258 Splendid Color Image Sound Input Select Move Menu Exit System Setup Volume Mute Source 50 OFF Line In • Volume (Głośność) : Regulacja poziomu głośności wyjścia. Przycisk jest...

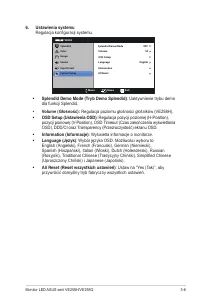

Strona 19 - Ustawienia systemu; Regulacja konfiguracji systemu.; : Uaktywnienie trybu demo
3-6 Monitor LED ASUS serii VE258H/VE258Q 6. Ustawienia systemu Regulacja konfiguracji systemu. VE258 Splendid Color Image Sound Input Select Move Menu Exit System Setup Language All Reset Splendid Demo Mode OFF English OSD Setup Information 50 Volume • Splendid Demo Mode (Tryb Demo Splendid) : Uakty...

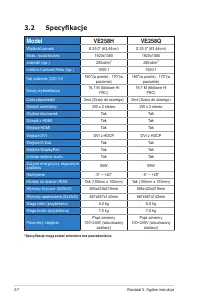

Strona 20 - Specyfikacje; Model
3-7 Rozdział 3: Ogólne instrukcje 3.2 Specyfikacje Model VE258H VE258Q Wielkość panela S 25,0” (63,44cm) S 25,0” (63,44cm) Maks. rozdzielczość 1920x1080 1920x1080 Jasność (typ.) 250cd/m 2 250cd/m 2 Intrisinc Contrast Ratio (typ.) 1000:1 1000:1 Kąt widzenia (CR=10) 160°(w pionie) ; 170°(w poziomie) 1...

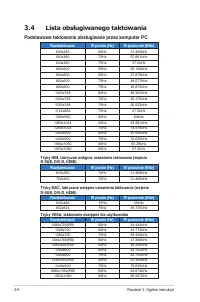

Strona 22 - Lista obsługiwanego taktowania; Podstawowe taktowanie obsługiwane przez komputer PC; Rozdzielczość
3-9 Rozdział 3: Ogólne instrukcje 3.4 Lista obsługiwanego taktowania Podstawowe taktowanie obsługiwane przez komputer PC Rozdzielczość W pionie (Hz) W poziomie (KHz) 640x480 60Hz 31.469kHz 640x480 72Hz 37.861kHz 640x480 75Hz 37.5kHz 800x600 56Hz 35.156kHz 800x600 60Hz 37.879kHz 800x600 72Hz 48.077kH...

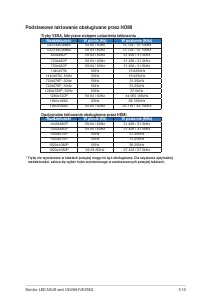

Strona 23 - Podstawowe taktowanie obsługiwane przez HDMI; Tryby VESA, fabryczne wstępne ustawienia taktowania
3-10 Monitor LED ASUS serii VE258H/VE258Q Podstawowe taktowanie obsługiwane przez HDMI Tryby VESA, fabryczne wstępne ustawienia taktowania Rozdzielczość W pionie (Hz) W poziomie (KHz) 720(1440)x480i 59.94 / 60Hz 15.734 / 15.75kHz 720(1440)x480i 59.94 / 60Hz 15.734 / 15.75kHz 640x480P 59.94 / 60Hz 31...
